Обжимаем сетевой кабель, цветовая схема (распиновка)

При обжатии сетевого кабеля (витой пары) и коннектора 8p8c, необходимо соблюдать правильную последовательность (распиновку, цветовую схему). Если обжать сетевой кабель не по цветовой схеме, то такой кабель просто не будет работать.

Распиновка, цветовая схема витой пары

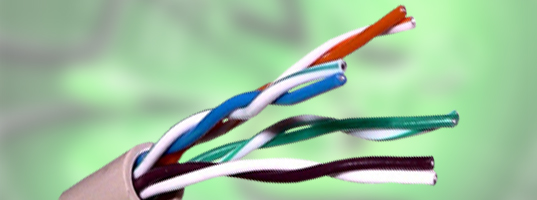

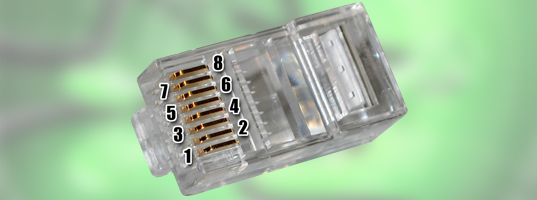

Витая пара – специальный кабель, состоящий из 4ых пар (8 жил) проводов. В качестве разъемов обычно используются 8-контактные коннекторы 8p8c. Данные коннекторы так же известны многим под названием RJ-45.

Витая пара

Такие кабели применяются при создании локальной сети – подключение компьютера с роутром/хабом или с другим компьютером и ниже я покажу какие виды распиновки бывают.

Распиновка

В первую очередь нужно определиться, для какой цели нам нужен кабель и подобрать распиновку. Сетевые провода предназначены для соединения между собой компьютеров и сетевого оборудования, используется два вида обжима кабеля:

  • Прямой
  • Перекрестный (кроссовый)

Прямой кабель (для соединения компьютер – роутер/хаб) для интернета

Прямой кабель (для соединения компьютер – роутер/хаб) для интернета

Стандартный сетевой кабель применяют для соединения разного вида сетевого оборудования и компьютера или просто для соединения между собой разного вида сетевого оборудования. Главное условии при обжиме такого кабеля, что бы концы кабеля имели одинаковую последовательность.

При изготовлении такого кабеля, используется два стандарта обжима. Используется чаще всего второй вариант (B) - БО О БЗ С БС З БК К.

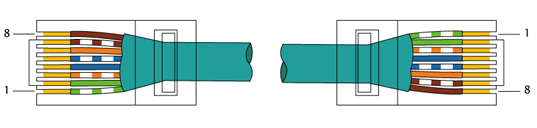

Стандарт TIA/EIA-568A

Стандарт TIA/EIA-568A

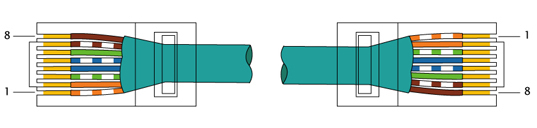

Стандарт TIA/EIA-568B

Стандарт TIA/EIA-568B

Перекрестный кроссовый кабель (соединение компьютер – компьютер)

Перекрестный кроссовый кабель (соединение компьютер – компьютер)

Перекрестный сетевой кабель используется для соединения между собой несколько компьютеров и в данном случае никакие дополнительные сетевые устройства не участвуют. В настоящий момент потерял свою актуальность, так как многие современные устройства способны сами определить метод обжима кабеля и подстроится под него (Auto MDI/MDI-X).

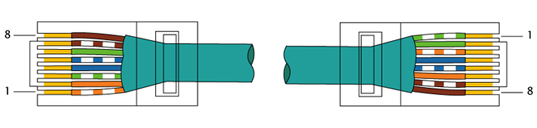

Кросс кабель для скорости 100 Мбит/с

Кросс кабель для скорости 100 Мбит/с

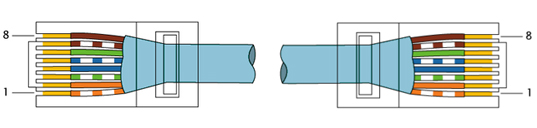

Кросс кабель для скорости 1000 Мбит/с

Кросс кабель для скорости 1000 Мбит/с

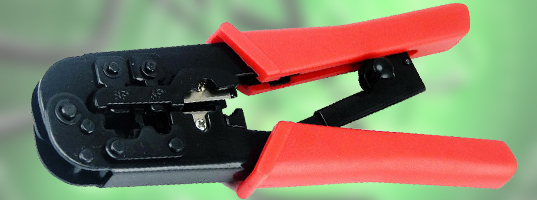

Кроме сетевого кабеля (витой пары) и коннекторов 8p8c для обжимки, понадобится еще специальный инструмент (кримпер).

Кримпер

Ничего страшного если не получится с первого раза. Обычно уже со второго и третьего раза все идет как надо.

Желаю удачи и терпения :)
