Как подключить (переделать) веб-камеру от ноутбука в USB





Введение



Не так давно я писал, что приобрел магнитолу Teyes SPRO Plus на Android в автомобиль (ссылка на статью), к которой, за отдельную плату, можно дополнительно приобрести USB видеорегистратор.

Изучив информацию, было интересно попробовать сделать его самому, но с минимальными вложениями. В то время как готовый вариант на Aliexpress (перейти на Aliexpress) стоит в районе 5000 рублей.

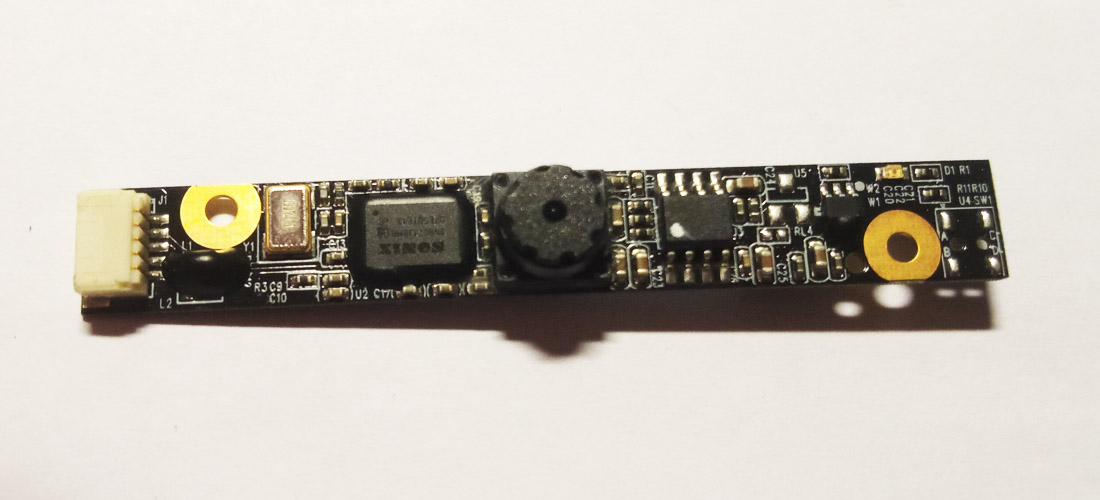

Веб-камера Camellia CN0314-0V03

И второй фактор, который побудил меня провести этот эксперимент, что у меня дома уже очень давно лежат несколько стареньких ноутбуков Acer, с одного из них мы возьмем нашу веб-камеру. Модель веб-камеры, которую я вытащил - Camellia CN0314-0V03. Кабель USB у меня был, он с одной стороны чуть погрызен кошкой, но он тоже подойдет сюда.



Распиновка веб-камеры

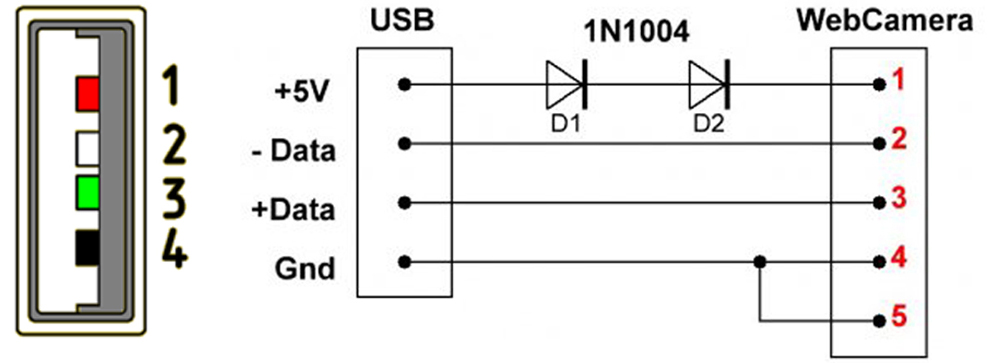

Распиновка веб-камеры

Почитав форумы и прозвонив контакты на веб-камере, пришел к выводу, что распиновка у неё как у обычного USB.

  1. Сначала идет питание +5v (+3.3v)
  2. Data-
  3. Data+
  4. GND
  5. n/c (Дубль GND)

Цвета проводов у вас могут отличаться, в отличие от моих, но распиновка контактов на плате должна быть как я указал выше. Будьте внимательнее при подключении.



Питание веб-камеры

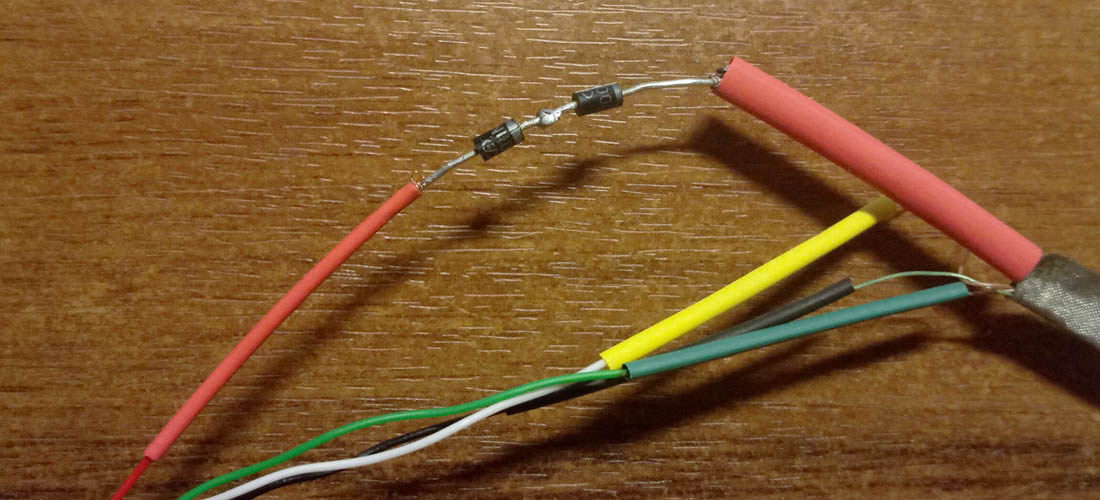

Питание веб-камеры

Плата веб-камеры Camellia CN0314-0V03 работает от +3.3v, а в USB порту у нас 5v. Для понижения питания до 3v я использовал два диода 1N4007 по 1A каждый. Диоды я взял из старого блока питания, чтобы не покупать новые.

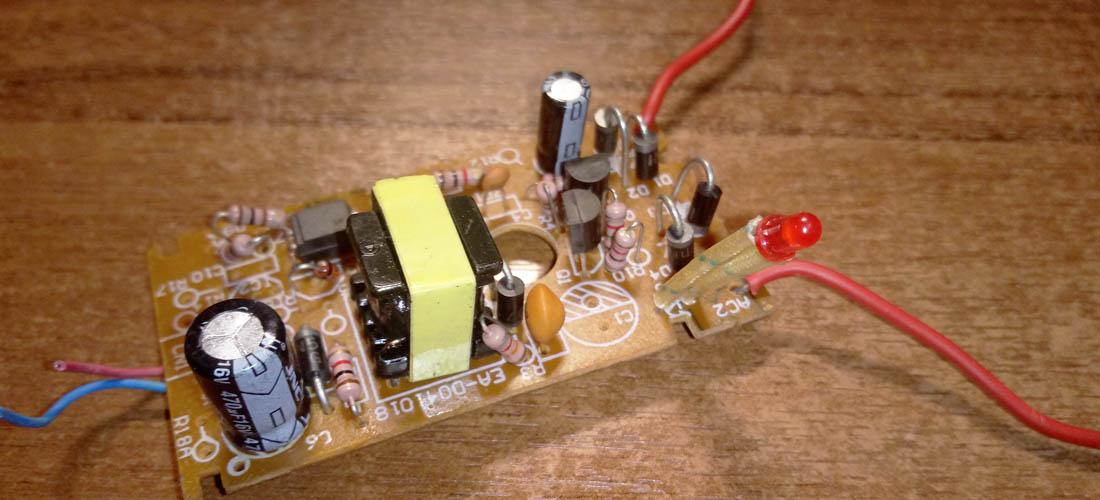

Диоды 1N4007 с блока питания

Обратите внимание на правильность подключения диодов, они имею полярность. Поэтому их нужно расположить правильно.

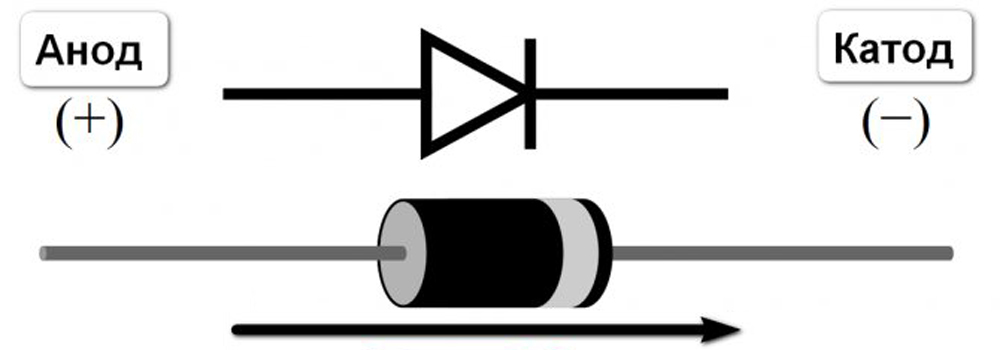

Полярность диода 1N4007

Чтобы было проще запомнить, ориентируйтесь на белую полоску на диоде - это выход (минус).



Заключение



Для подключения используйте более-менее качественны USB кабель, чтобы не было черного экрана, и веб-камера нормально определилась в диспетчере устройств. На компьютере камера запустилась с первого раза, осталось проверить она будет работать в качестве видеорегистратора, но об этом я расскажу в следующей статье.



Всем удачи!
