Процедура замены комплекта для обслуживания (MK-475) на Kyocera Ecosys FS-6525MFP

Комплект для обслуживания (MK-475) рассчитан на 300 000 страниц и подходит на следующие модели: Kyocera FS-6025MFP, FS-6025MFP/B, FS-6030MFP, ECOSYS FS-6525MFP, ECOSYS FS-6530MFP.

Как только счетчик страниц на аппарате Kyocera Ecosys FS-6525MFP дойдет до 300 000 страниц, то у вас выйдет сообщение с просьбой «Замените МК».

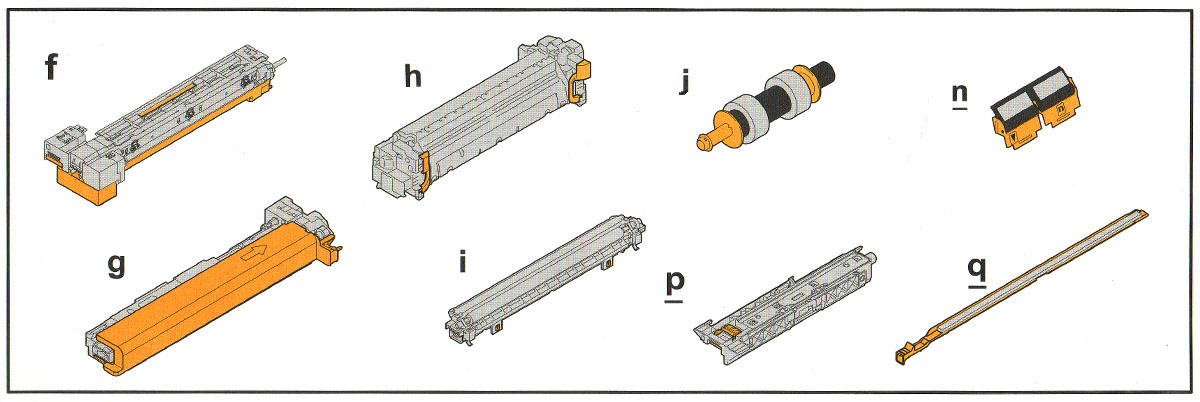

Состав комплекта MK-475 для Kyocera Ecosys FS-6525MFP

В состав комплекта входит:

  • (p) - PRIMARY FEED UNIT – Узел подачи в сборе нижнего лотка.
  • (i) - TR-475 – Узел переноса изображения.
  • (n) - SEPARATION PAD - Площадка отделения ручного лотка.
  • (j) - MPF ROLLER - Ролик захвата ручного лотка.
  • (q) - REGIST CLEANER - Очиститель вала регистрации.
  • (f) - DK-475 - Блок фотобарабана.
  • (g) - DV-475 - Узел проявки.
  • (h) - FK-475(E) - Узел закрепления.



Замена MK-475 на Kyocera Ecosys FS-6525MFP

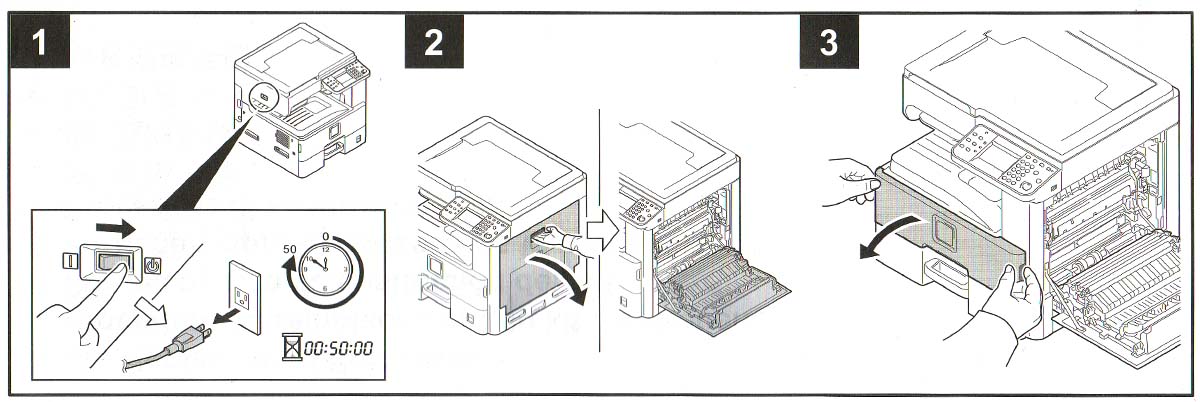

Процедуру замены MK-475 начинаем с выключения аппарата (если был включен) на 50 минут и потом уже начинаем процесс с открытия крышек:

Процедуру замены MK-475 начинаем с выключения аппарата на 50 минут

Вынимаем тонер-картридж (TN-475) и бункер с отработанным тонером:

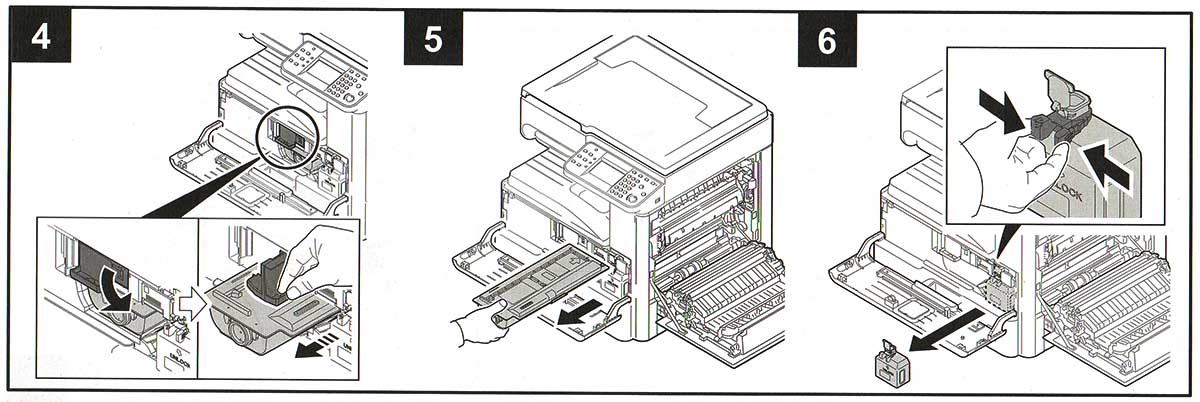

Вынимаем тонер-картридж

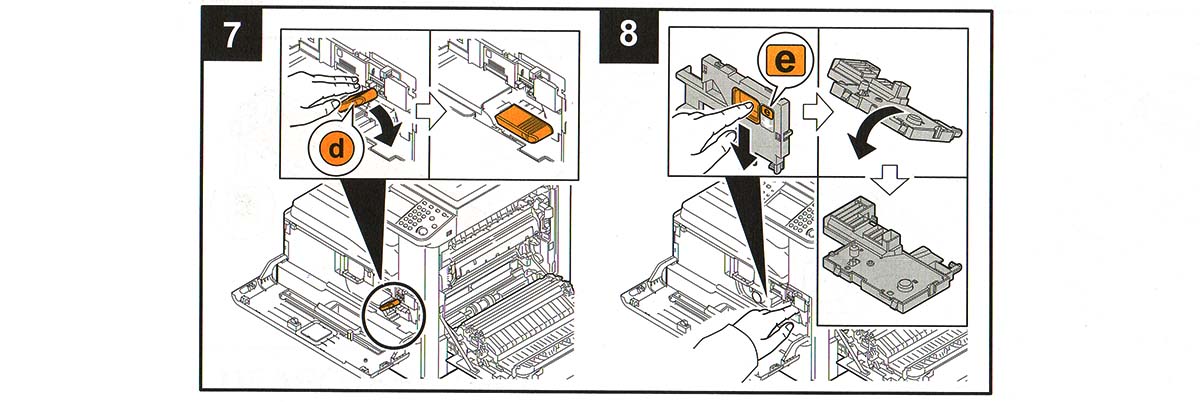

Вынимаем заглушку

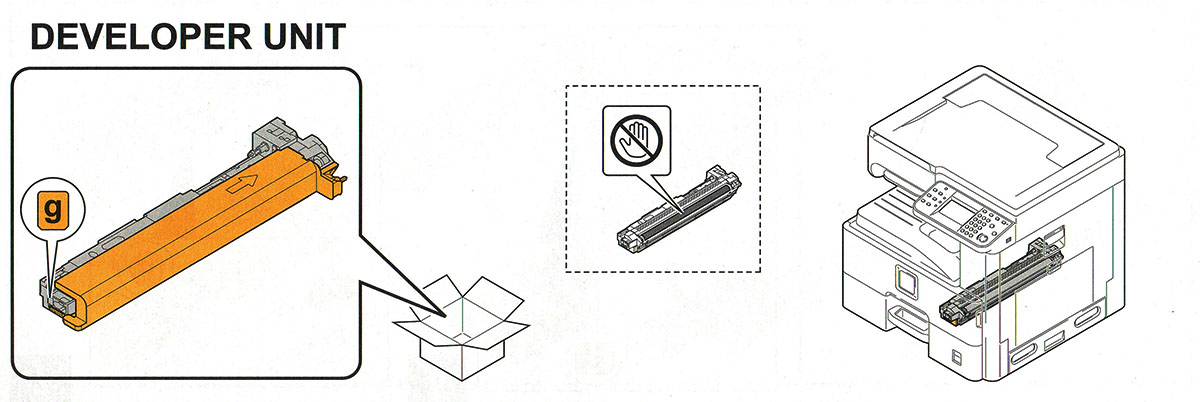

Узел проявки



Узел проявки

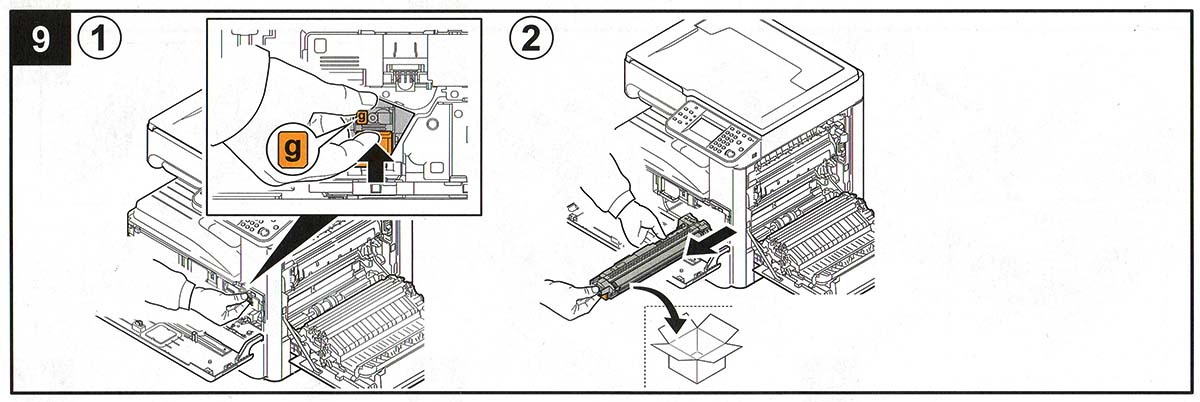

Вынимаем узел проявки

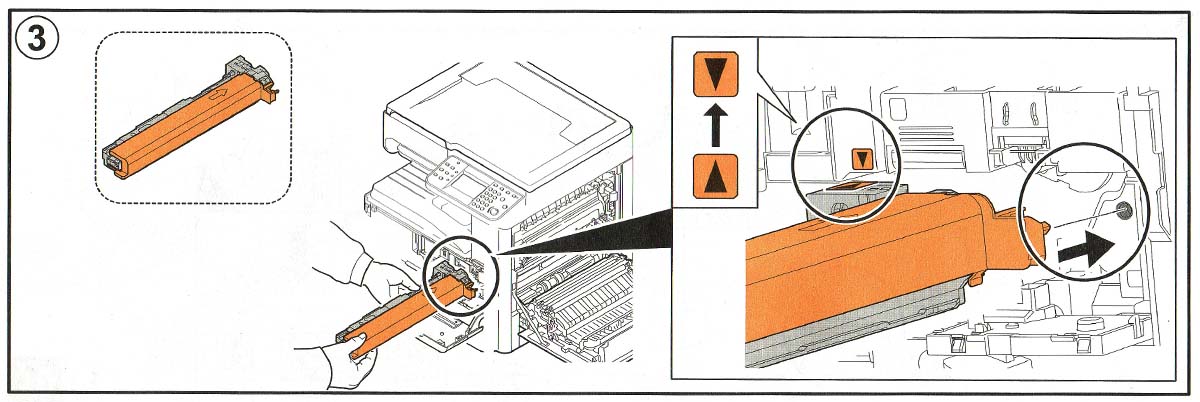

Ставим новый узел проявки

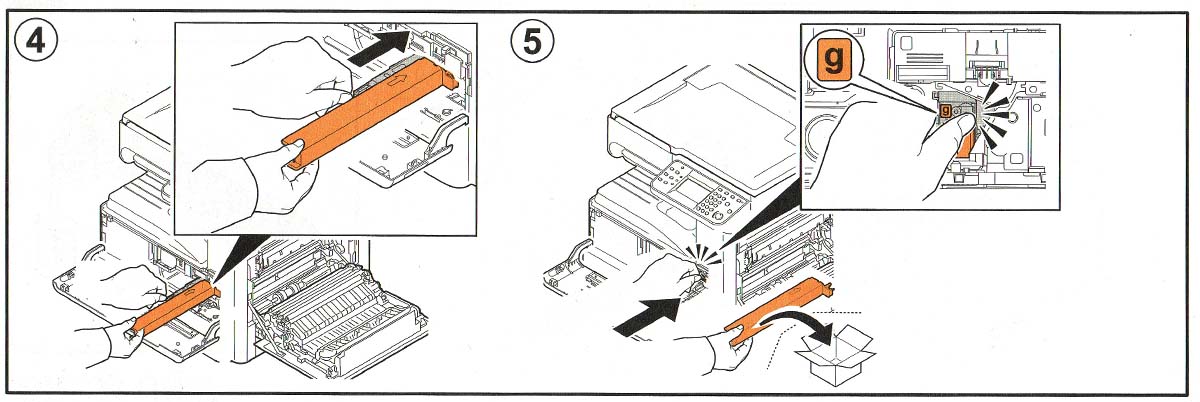

Защелкиваем узел проявки

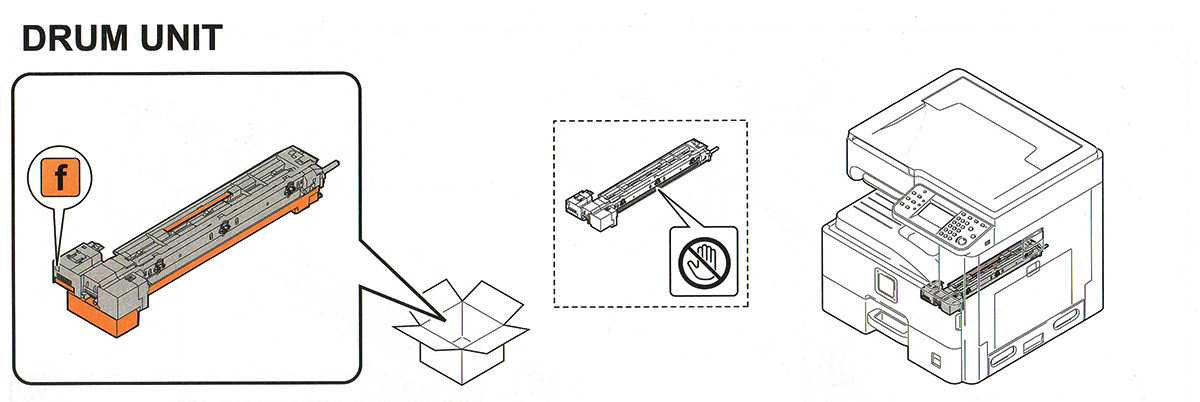

Блок фотобарабана



Блок фотобарабана

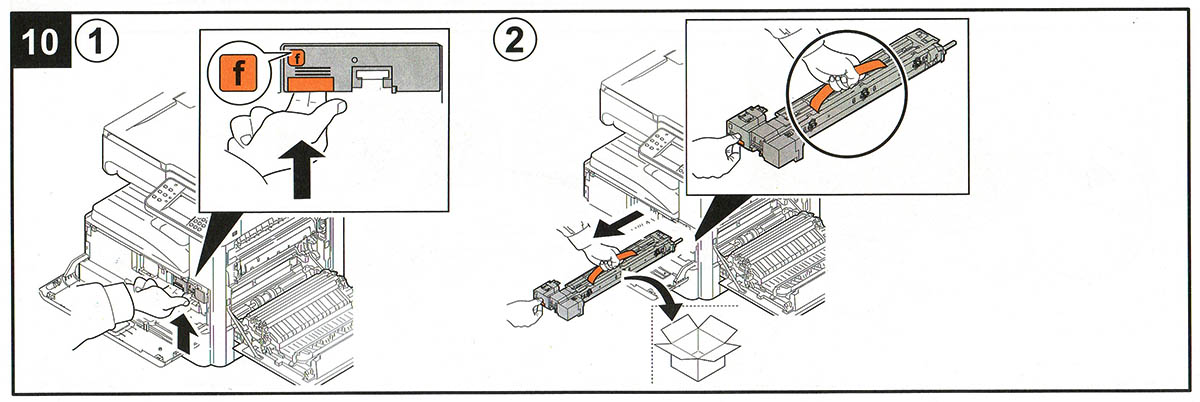

Вынимаем старый блок фотобарабана

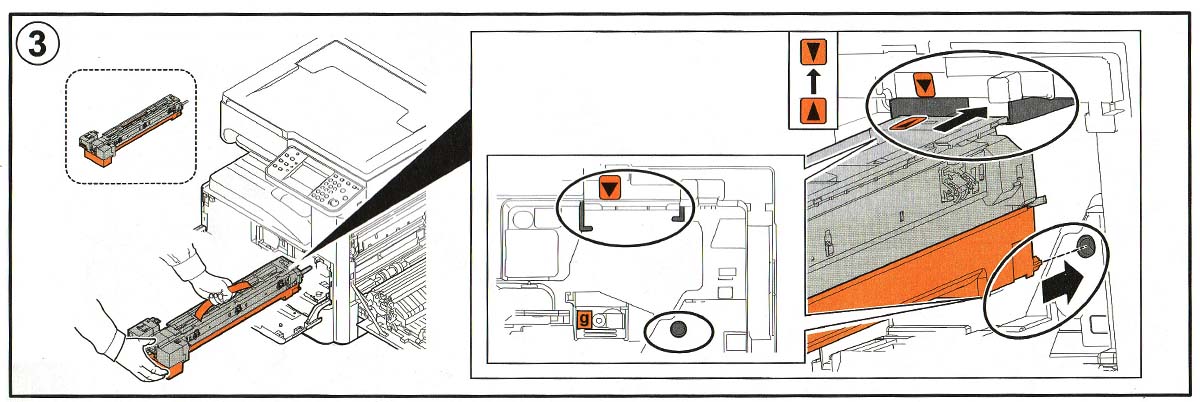

Вставляем новый блок фотобарабана

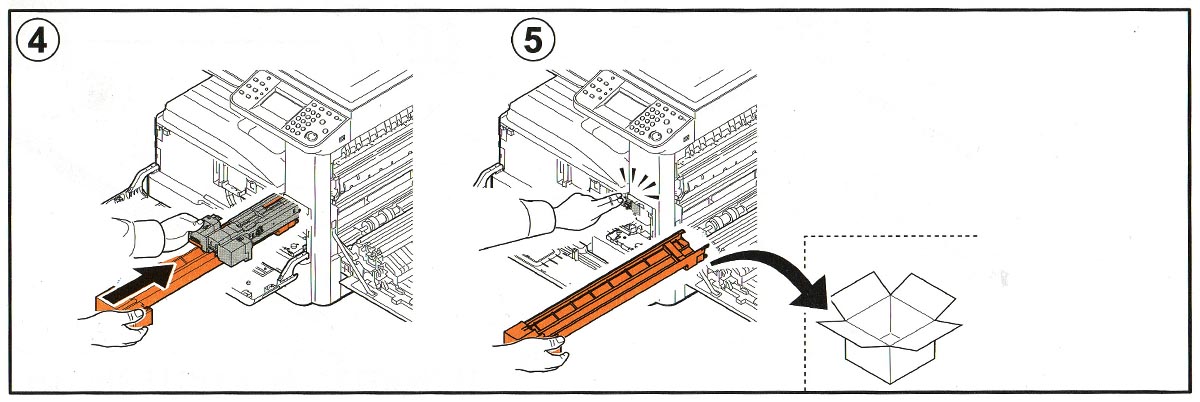

Убираем крышку с блока фотобарабана

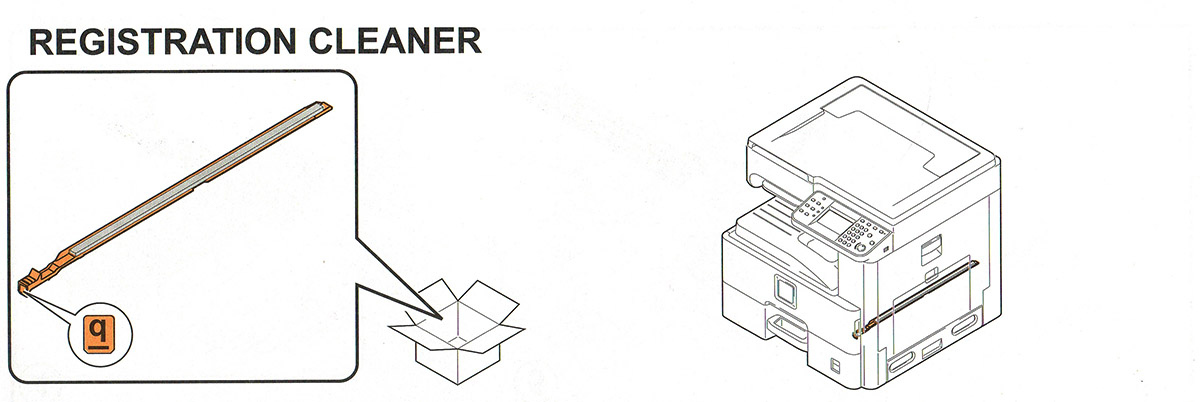

Очиститель вала регистрации



Очиститель вала регистрации

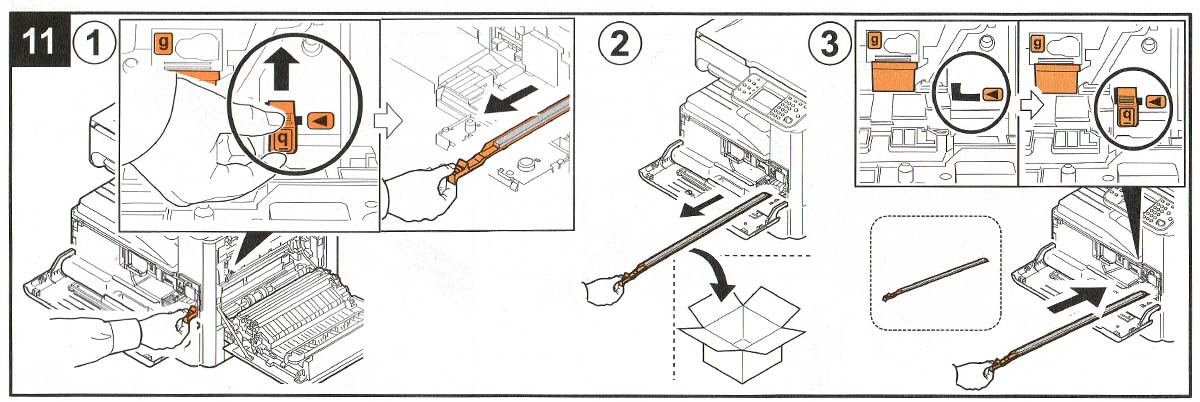

Вынимаем старый и вставляем новый очиститель вала регистрации

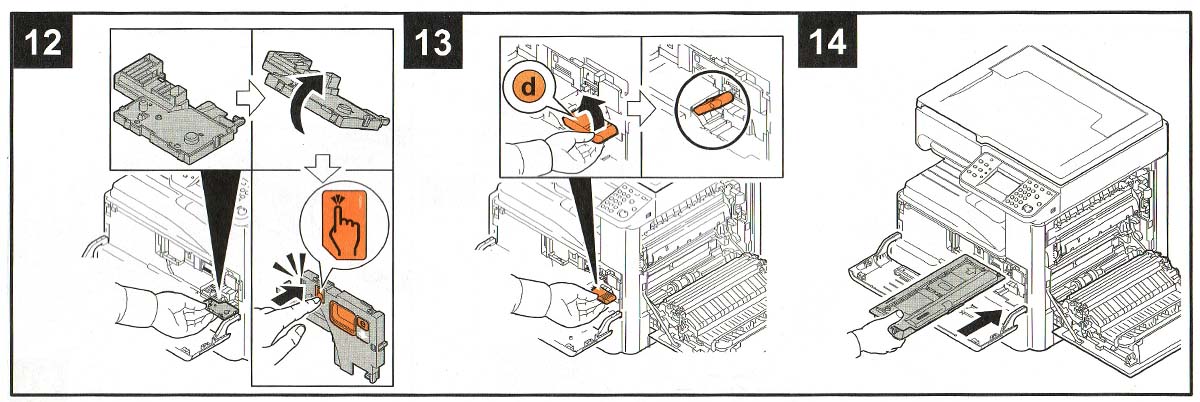

Возвращаем заглушку

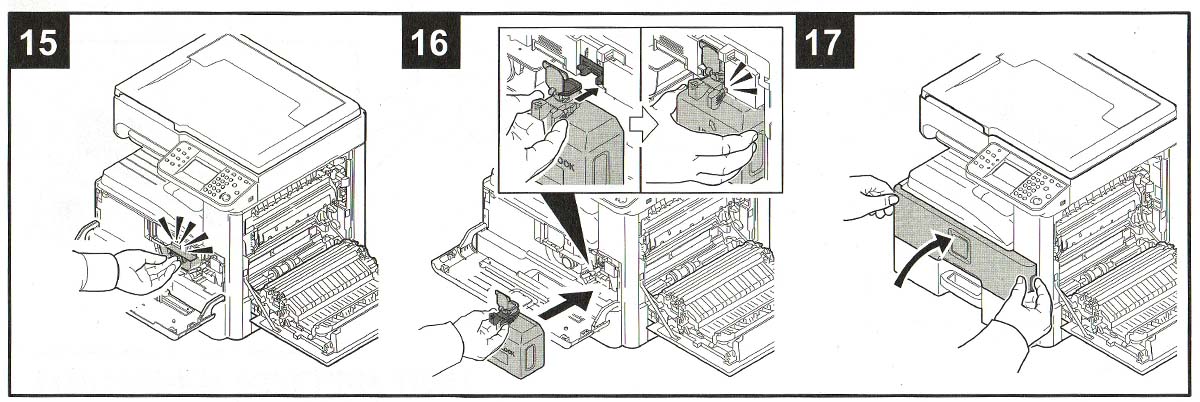

Возвращаем бункер с отработанным тонером

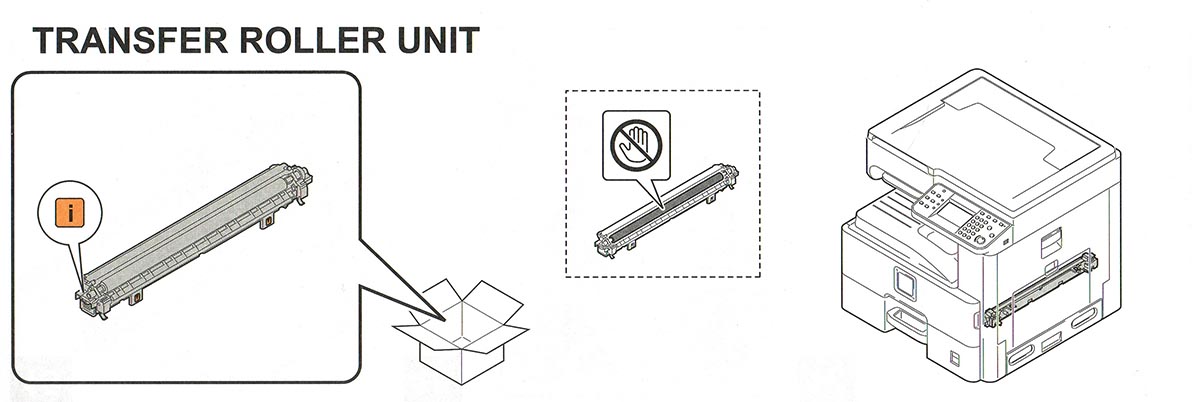

Узел переноса изображения



Узел переноса изображения

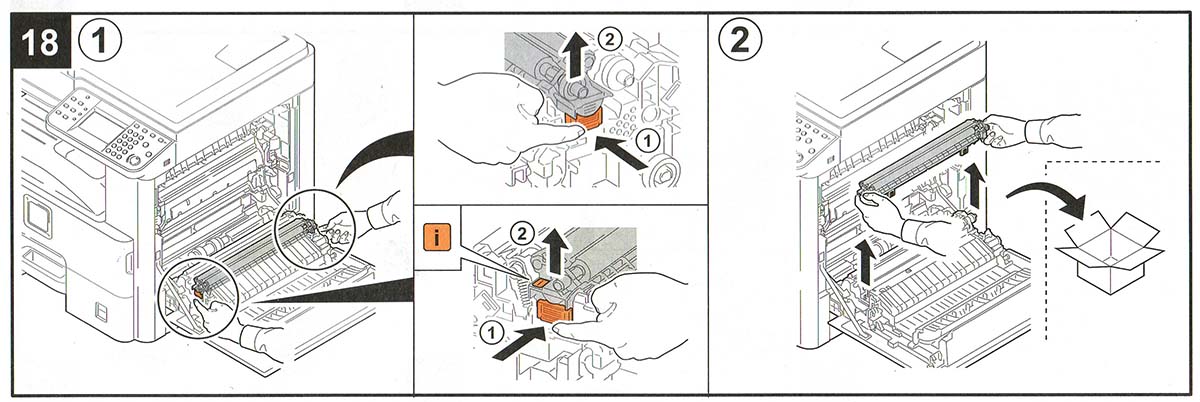

Вынимаем старый узел переноса изображения

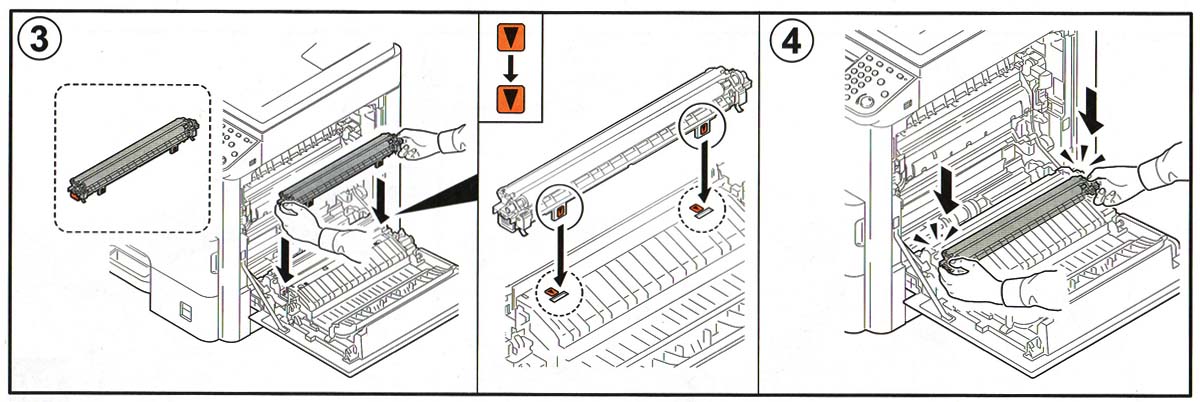

Ставим новый узел переноса изображения

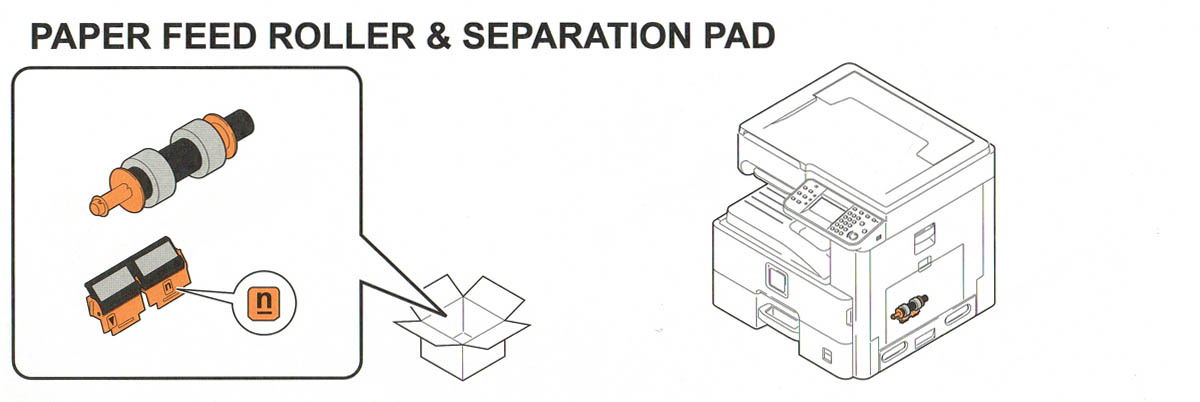

Площадка отделения и ролик захвата ручного лотка



Площадка отделения и ролик захвата ручного лотка

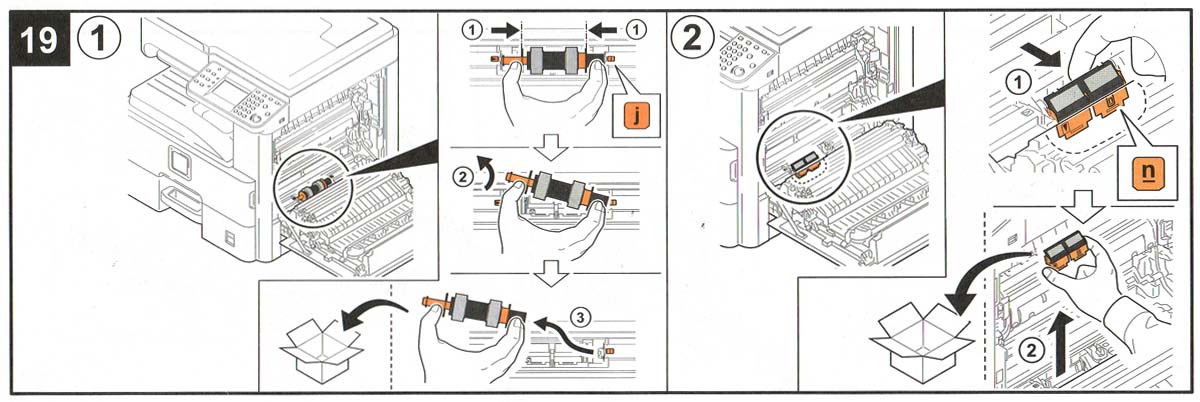

Замена ролика захвата ручного лотка

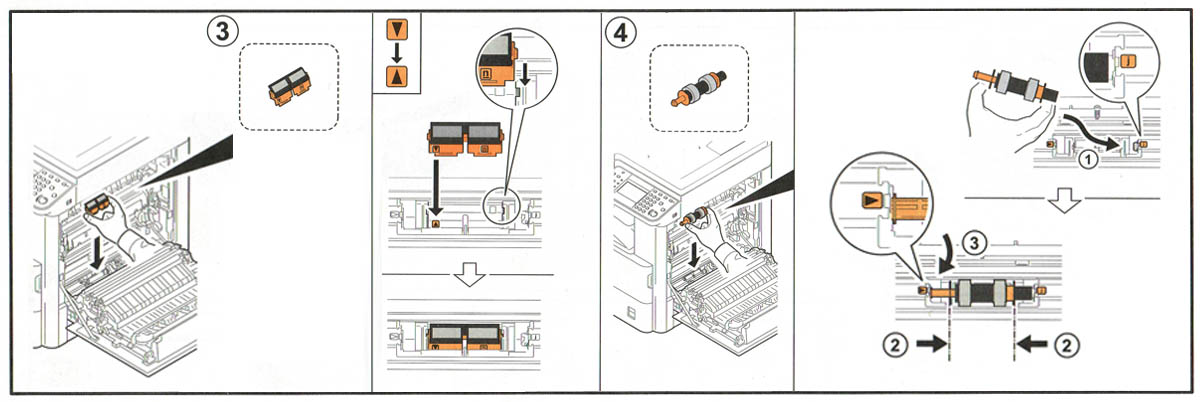

Замена площадки отделения ручного лотка

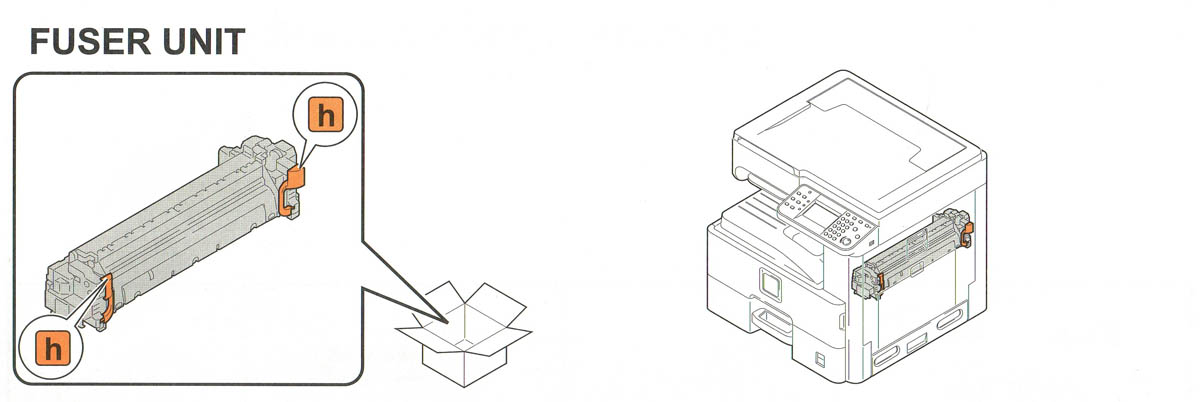

Узел закрепления



Узел закрепления

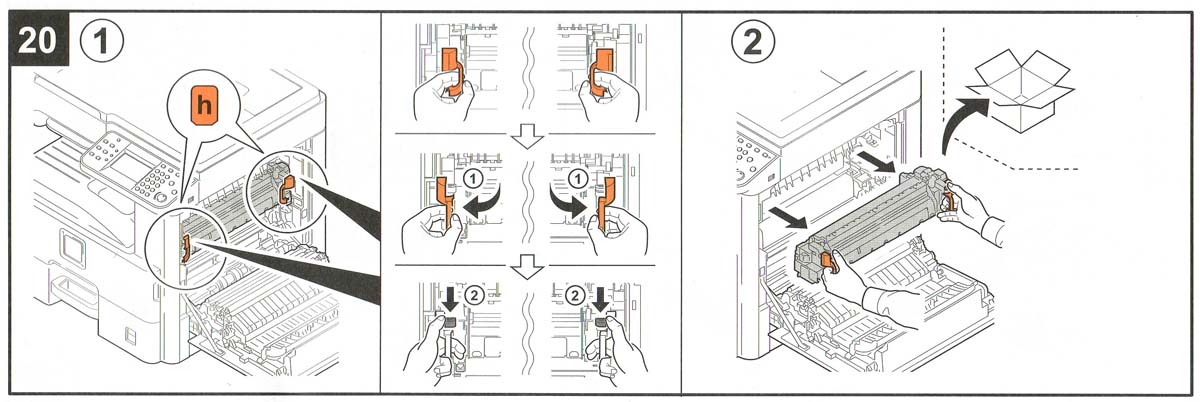

Вынимаем старый узел закрепления

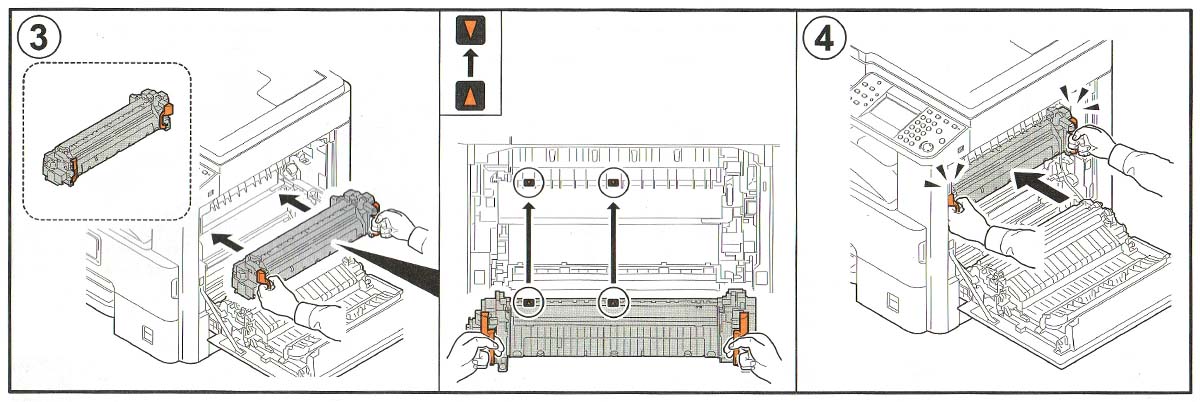

Ставим новый узел закрепления

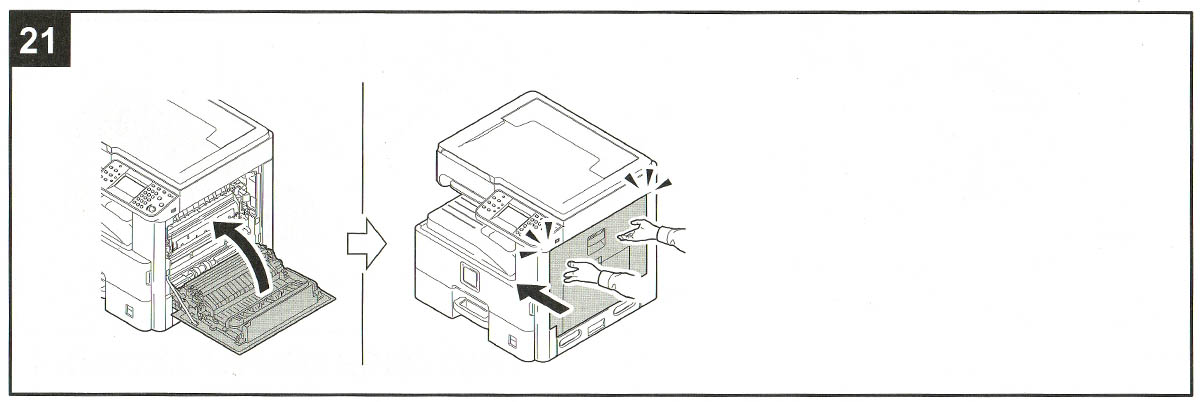

Закрываем крышку

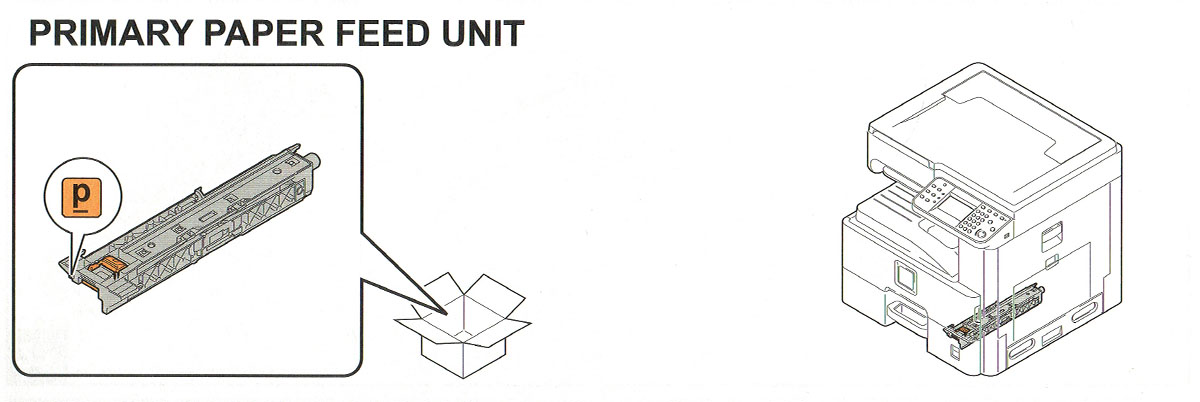

Узел подачи в сборе нижнего лотка



Узел подачи в сборе нижнего лотка

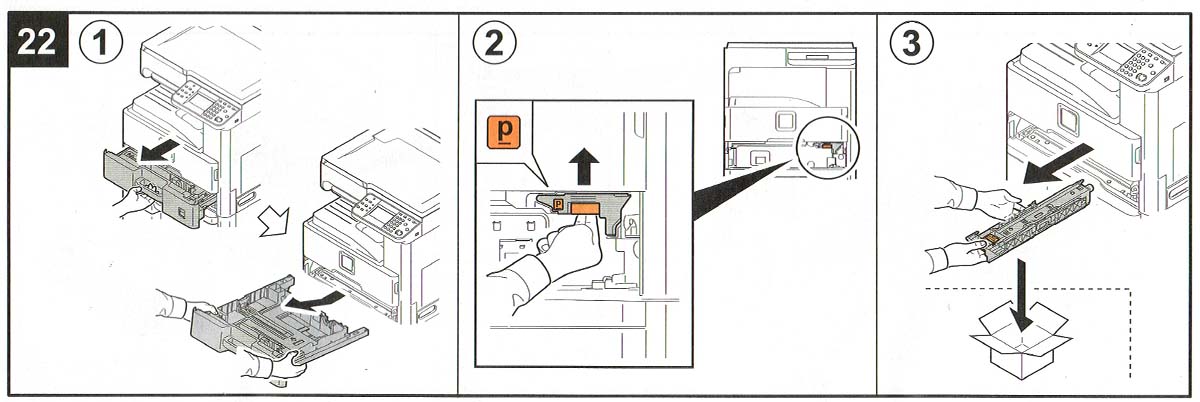

Вынимаем лоток подачи бумаги

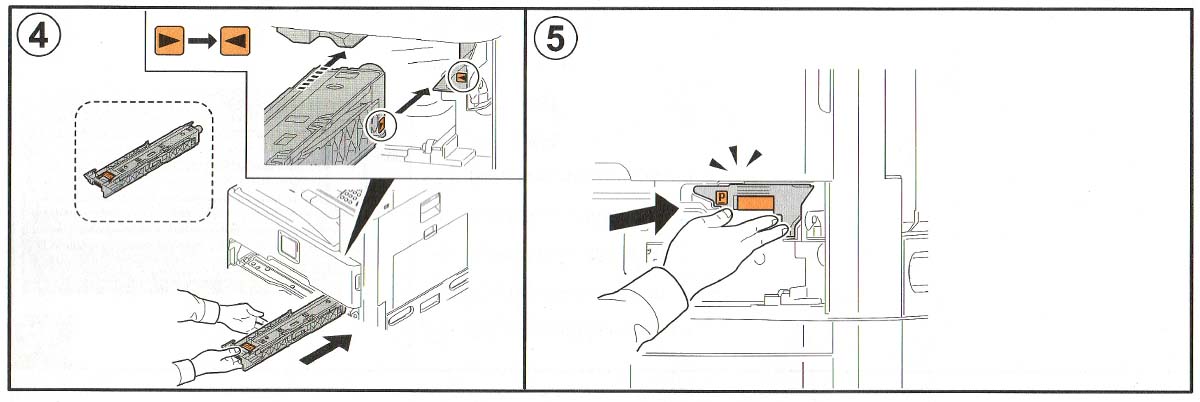

Меняем узел подачи бумаги

После того как поставили новый комплект, включаем аппарат:

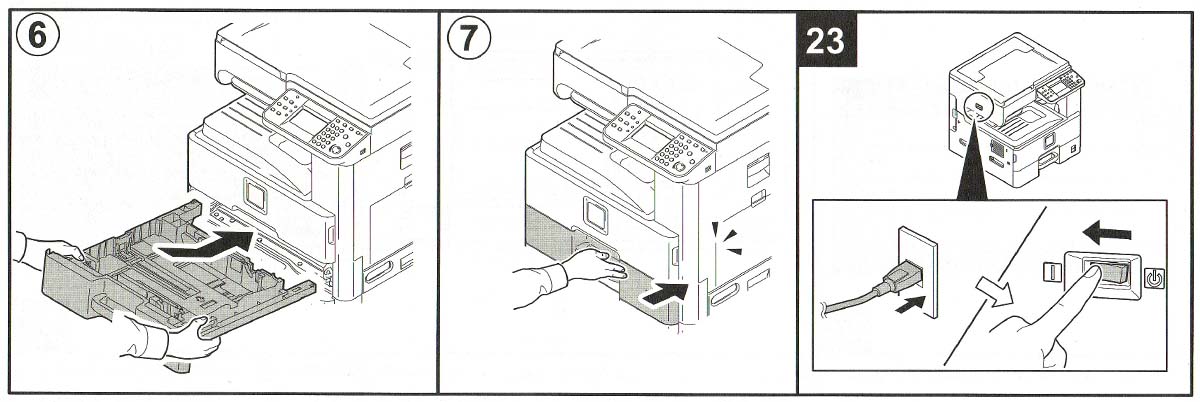

Запуск аппарата

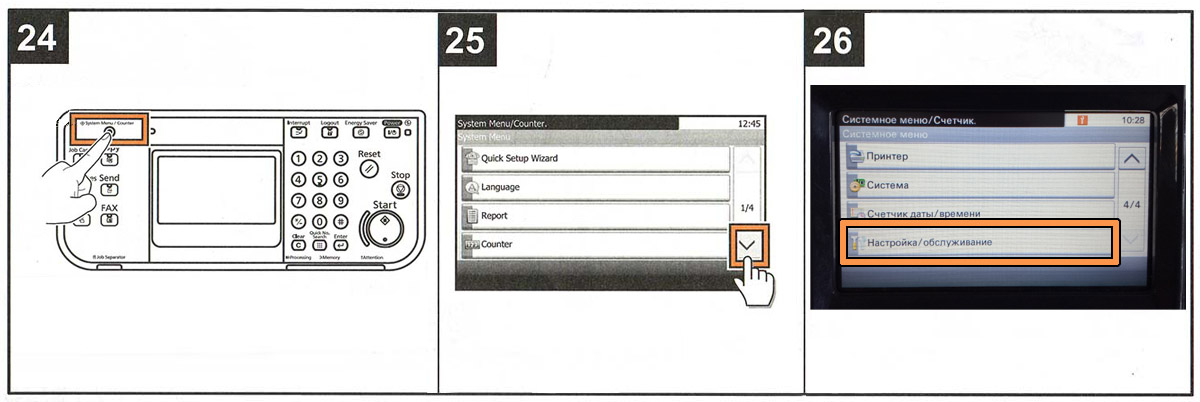

Сброс ошибки «Замените МК»



Заходим в системное меню и переходим в «Настройка/обслуживание»:

Сброс ошибки Замените МК

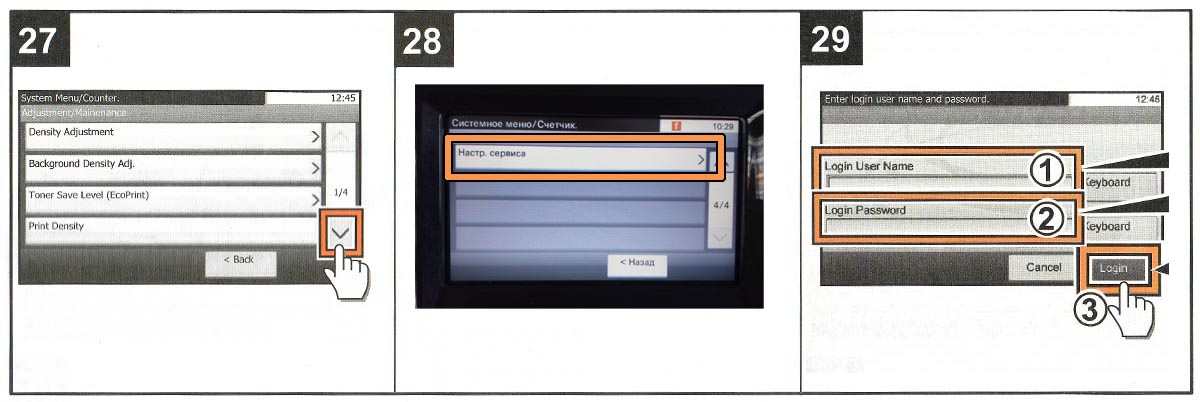

Далее находим «Настройки сервиса». Логин 2500 и пароль 2500:

Настройки сервиса

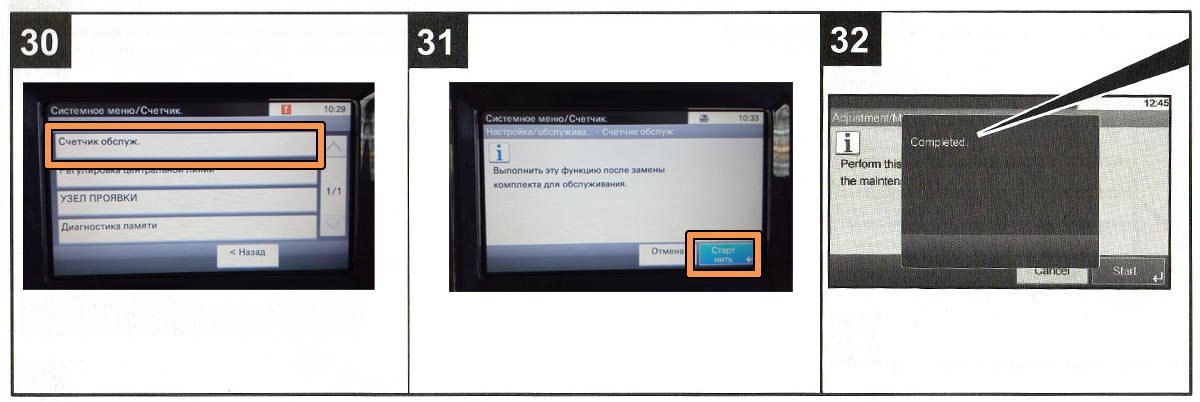

Выполняем сброс счетчика обслуживания:

Выполняем сброс счетчика обслуживания

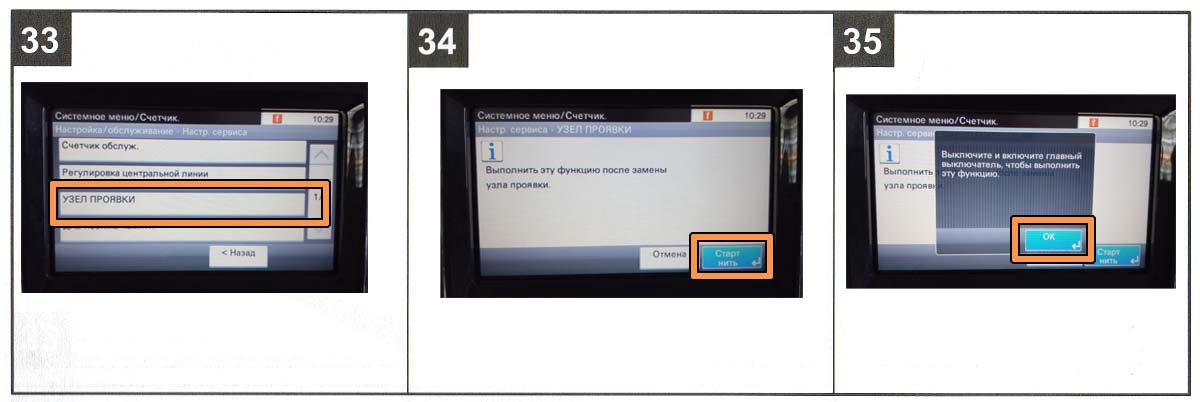

Выполняем сброс узла проявки:

Выполняем сброс узла проявки

После перезагрузки аппарата, он начнет добавление тонера в новый узел. Данная процедура длится примерно 10-15 минут.



Всем удачи!
