Разбираем жесткий диск Seagate

Третьего дня попал в руки неисправный жесткий диск (HDD) Seagate Barracuda 7200.12 объемом на 500 GB. Seagate Barracuda 7200.12 вышел на рынок в 2011 году и можно сказать, был одним из самых популярных и современных на тот момент дисков. В соотношении цена/качества не было равных.

В этой статье я хочу коротко рассказать про устройство жесткого диска - из чего он состоит. Уверен, это будет интересно не только мне, но и вам! Раньше, когда мне попадались такие жесткие диски (неисправные), я их не разбирал, а просто выбрасывал. О чем сейчас немного жалею.

Но почему эта статья именно сейчас? Все достаточно просто, на данный момент (2018 год) жесткие диски такого типа (или даже современней) стоят повсеместно, и мало кто не знает, что это такое – жесткий диск (HDD). Но время идет и на смену им приходят современные SSD диски, которые более скоростные. Обычные же HDD постепенно теряют свои позиции, уступая SSD. Но пока SSD диски очень дорогие, даже небольшого объема, полностью заменят HDD они еще не скоро. О SSD дисках я расскажу в следующей статье. Надеюсь, к тому времени мне попадет такой один не исправный, что бы я мог разобрать его.

Для начала, давайте дадим определение HDD и начнем наш разбор.



Накопитель на жестких магнитных дисках (hard (magnetic) disk drive, HDD) – запоминающее устройство для хранения информации, основанное на принципе магнитной записи. Является основным запоминающим устройством в большинстве компьютеров.



Разборка жесткого диска



Вот так он выглядит внешне:

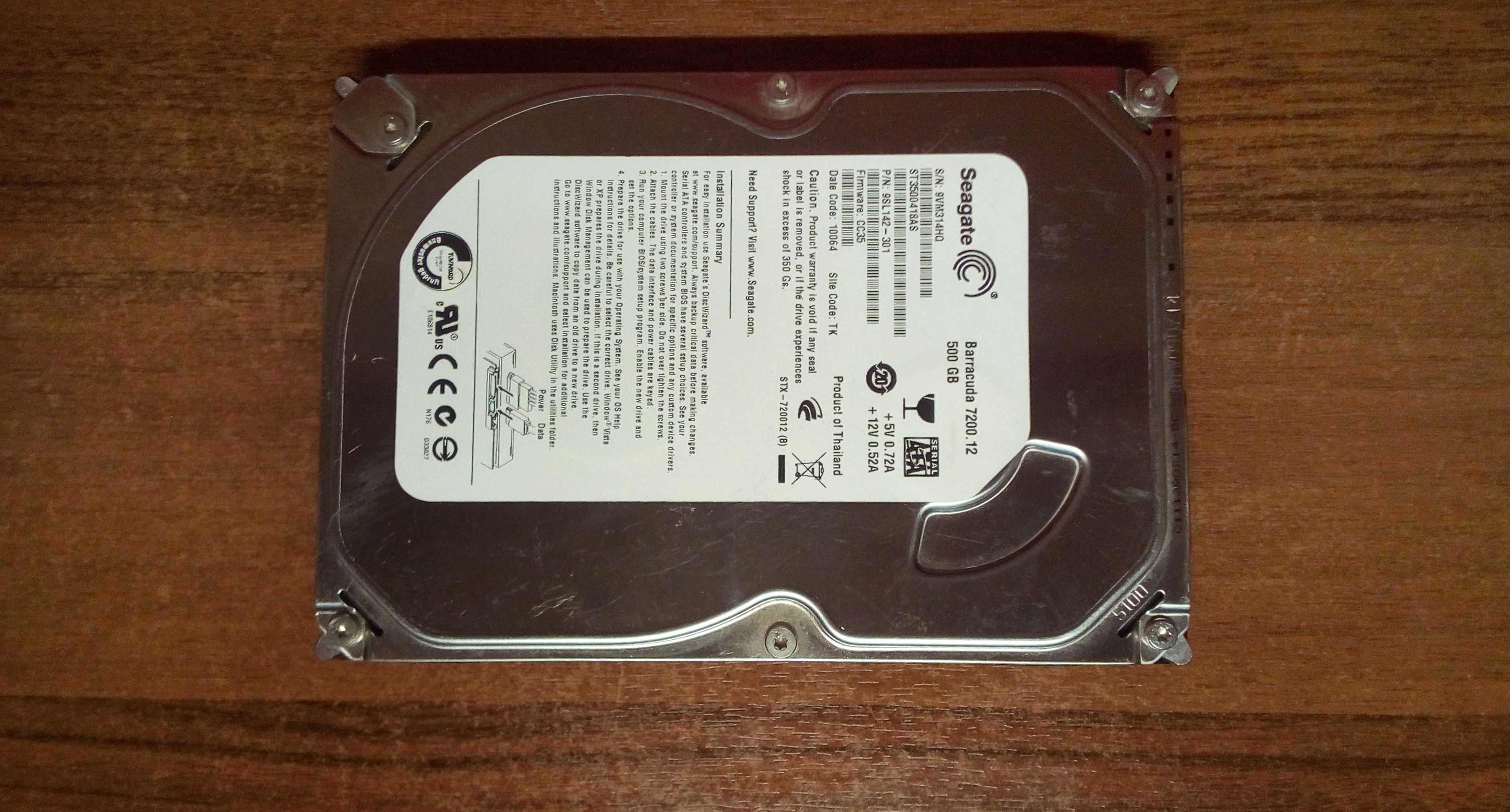

Жесткий диск Seagate вид сверху

Вид сверху

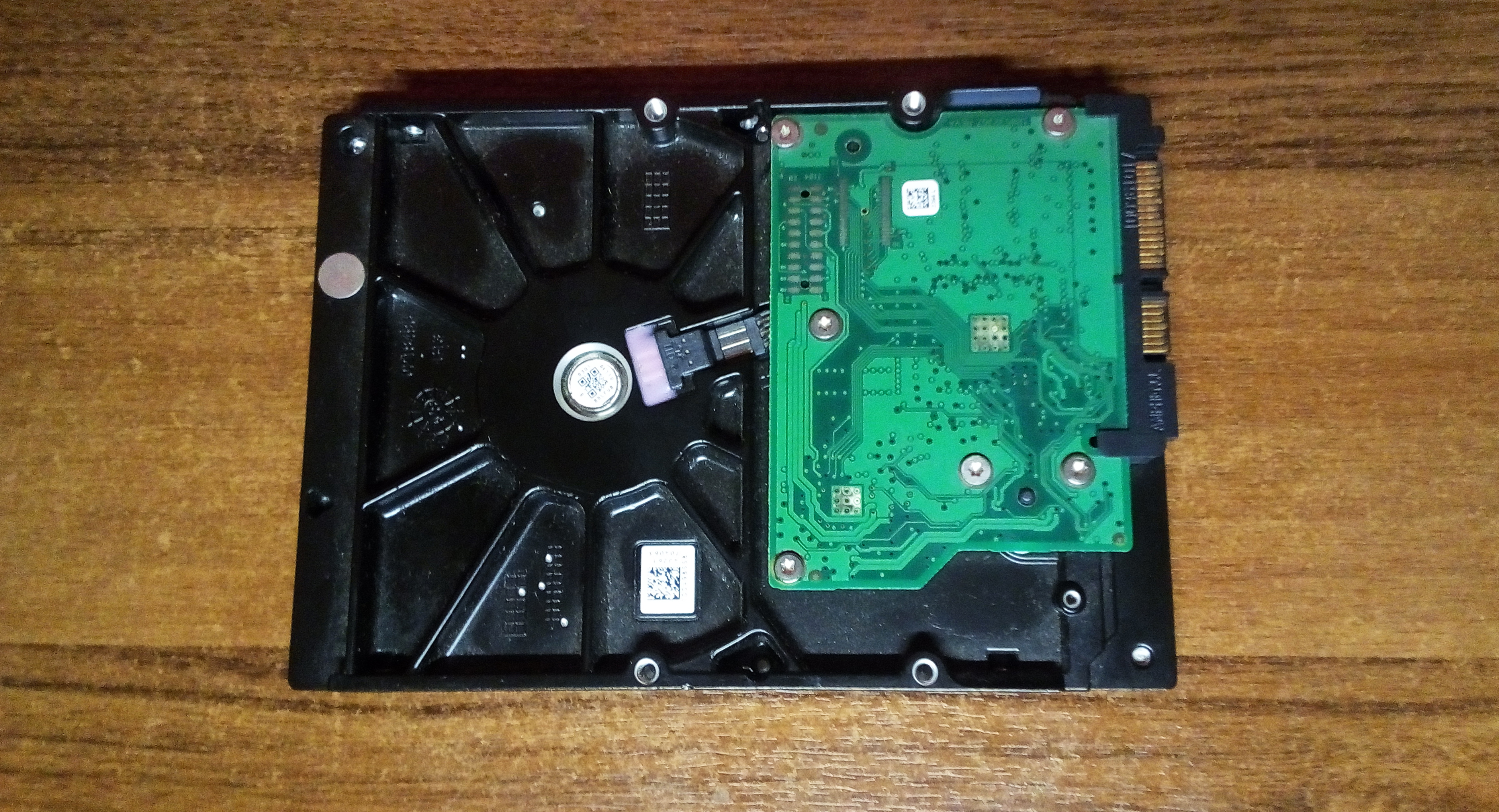

Жесткий диск Seagate вид cнизу

Вид снизу



Не будем долго останавливаться на этом, скажу лишь одно, что при визуальном осмотре мы видим черный алюминиевый корпус и печатную плату управления с разъемами.



Дня начала снимем печатную плату:

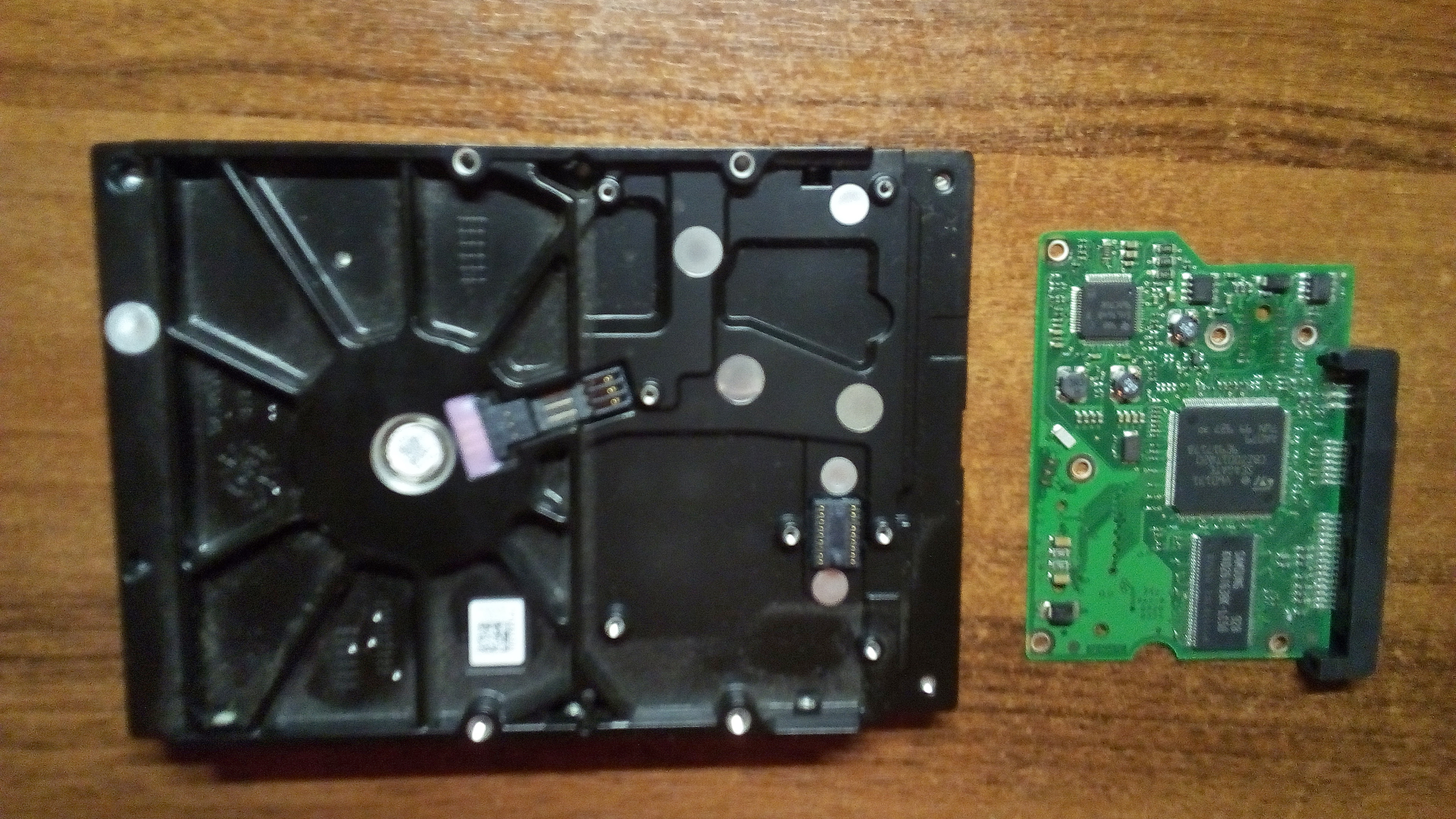

Алюминиевый корпус жесткого диска и печатная плата

Далее приступаем к разбору корпуса. Снимаем верхнюю крышку:

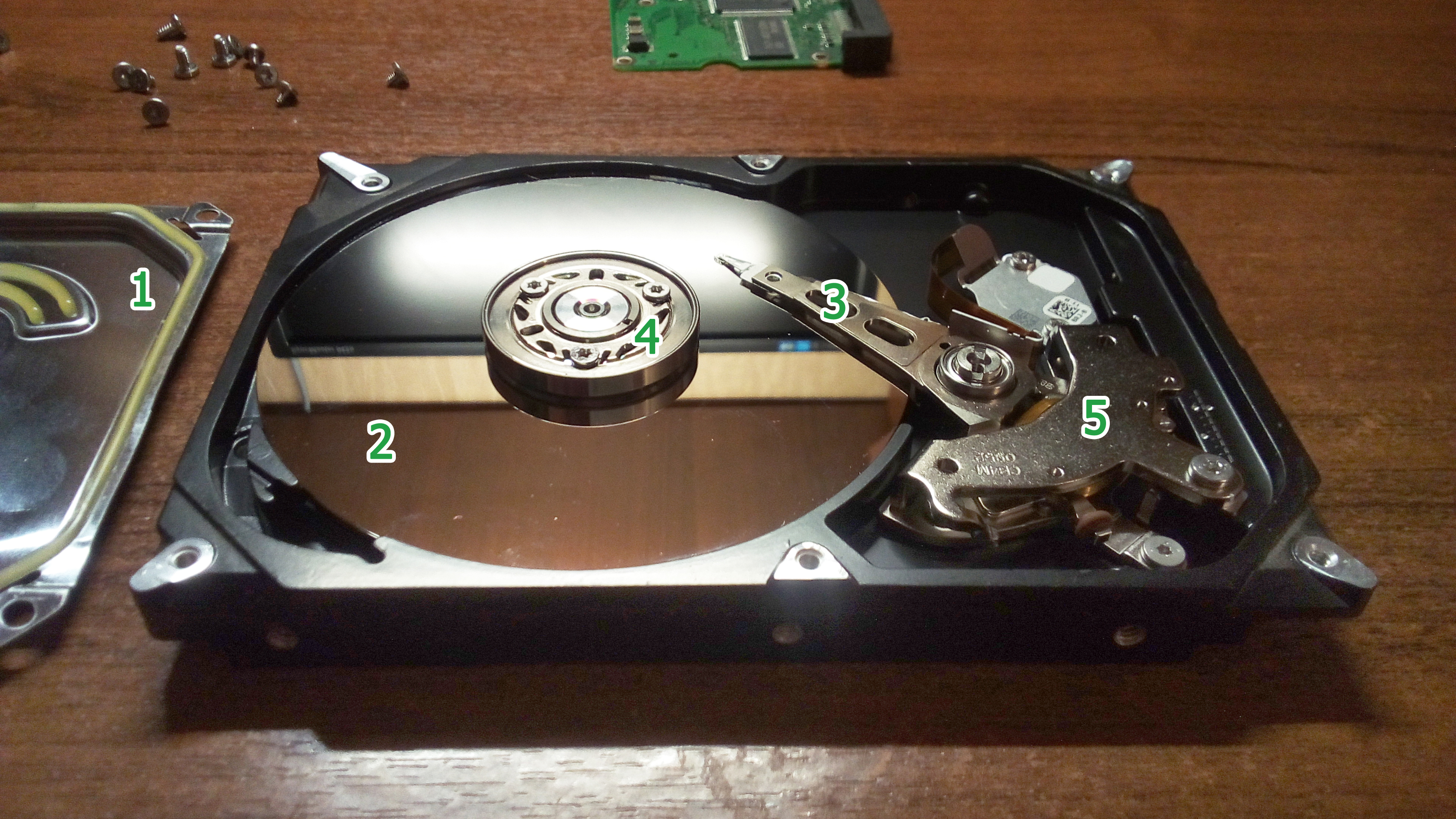

Полный разбор жесткого диска

Тут уже поинтересней, не правда ли?

На крышке, которая чуть-чуть попала в кадр, присутствует резиновая прокладка (1), которая защищает от попадания пыли в корпус диска.

Конечно, сразу бросается  в глаза жесткая алюминиевая пластина (2), покрытая слоем оксида магния, на которой хранится вся информация. В зависимости от объема (500 GB, 1000 GB), могут использоваться несколько магнитных пластин. На нашем же жестком диске, такая пластина всего одна.

Над пластиной стоит считывающая головка (3), которая из-за очень быстрого вращения пластины, не касается диска. А все, потому что при таких скоростях, образуется воздушная прослойка, вот она и не дает считывающей головке задеть диск.

Во время работы шпиндель (4), на котором закреплена пластина, вращается со скоростью от 3600 до 15000 оборотов в минуту. Просто сумасшедшая скорость.

Считывающая головка стоит между двумя очень мощными неодимовыми магнитами (5).



Неодимовый магнит – очень мощный постоянный магнит, с высокой стойкостью к размагничиванию. За 10 лет такой магнит потеряет только 0.1-2% своей намагниченности. Подвержен коррозии, поэтому часто  покрыт никелем из-за чего имеет металлический блеск.



Тут мы больше ничего не сможем разглядеть, идем дальше. Снимаем все элементы жесткого диска:

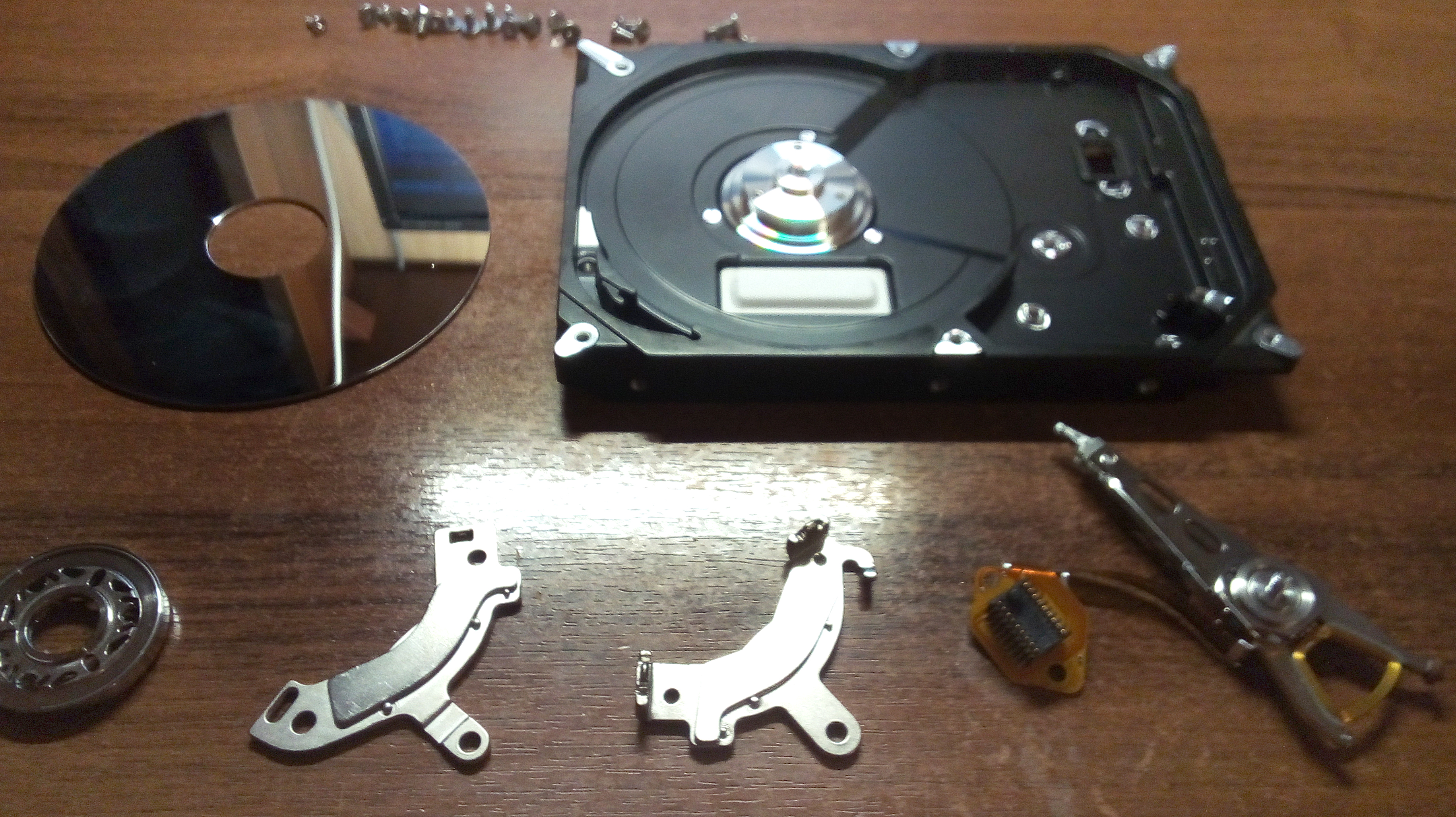

Все элементы жесткого диска

Вот так нагляднее

Тут у нас и пластина, и шпиндель, и пара магнитов и головка с катушкой. Качество фото к сожалению оставляют желать лучшего, но что поделать.

На этом, пожалуй, всё. Спасибо за просмотр.
